Как устроен бойлер

Принцып работы и как устроен бойлера

Основу любого накопительного бойлера составляет внутренний бак, в котором хранится нагреваемая вода. Между баком и наружным корпусом находится слой теплоизоляции. Она уменьшает потери тепла и позволяет воде дольше оставаться горячей.

Основные элементы электрического бойлера

• внутренний бак;
• ТЭН;
• термостат или датчики температуры;
• магниевый анод;
• фланец и уплотнительная прокладка;
• патрубок подачи холодной воды;
• патрубок выхода горячей воды;
• предохранительный клапан;
• теплоизоляция;
• наружный корпус;
• электрическая часть и система управления.

Как работает электрический бойлероимость ремонта бойлеров Timberk в Киеве

Принцип работы накопительного водонагревателя достаточно простой. Холодная вода поступает в бак через нижний патрубок. После включения электропитания ТЭН начинает нагревать воду. Датчик контролирует её температуру, а термостат отключает нагревательный элемент после достижения установленного значения. Горячая вода при этом остаётся в верхней части бака. Когда пользователь открывает кран, холодная вода поступает внутрь и вытесняет нагретую воду через выходной патрубок.

После снижения температуры ниже установленного значения ТЭН снова включается. Таким образом, бойлер автоматически поддерживает заданную температуру.

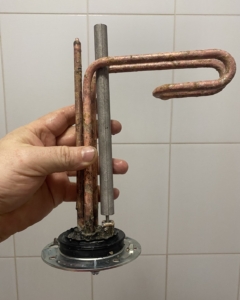

Для чего нужен ТЭН

ТЭН — основной нагревательный элемент бойлера. Он преобразует электрическую энергию в тепло и передаёт его воде. В зависимости от конструкции водонагревателя используется мокрый или сухой ТЭН. Мокрый ТЭН непосредственно контактирует с водой. На его поверхности со временем может образовываться слой накипи. Чем больше отложений, тем хуже теплоотдача и тем выше нагрузка на нагревательный элемент. Сухой ТЭН не контактирует с водой напрямую. Он расположен в специальной защитной колбе. Такая конструкция уменьшает непосредственное воздействие воды и накипи на нагревательный элемент.

Для чего нужен термостат

Термостат контролирует температуру воды и управляет включением и отключением нагрева. В простых бойлерах используется механический термостат. В более современных моделях устанавливается электронная система управления. Неисправность термостата может привести к тому, что бойлер:

1. Не нагревает воду;
2. Перегревает воду;
3. Слишком часто включает и выключает ТЭН;
4. Отключается раньше времени;
5. Неправильно показывает температуру.

Поэтому при отсутствии нормального нагрева не всегда виноват сам ТЭН — необходимо проверять всю цепь управления.

Зачем нужен магниевый анод

Магниевый анод защищает внутренний бак и металлические элементы от коррозии. В процессе работы он постепенно расходуется, поэтому является расходным элементом. Состояние анода необходимо периодически проверять во время технического обслуживания. Если анод полностью израсходован, защитные свойства системы существенно снижаются. Периодичность проверки зависит от качества воды, интенсивности эксплуатации и конструкции конкретного бойлера.

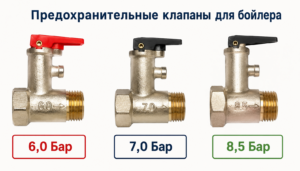

Для чего нужен предохранительный клапан

Предохранительный клапан устанавливается на линии подачи холодной воды. Его задача — защищать бак от чрезмерного повышения давления. При нагреве вода расширяется, поэтому небольшое количество воды через клапан может выходить наружу. Это не всегда является неисправностью. Снимать или блокировать предохранительный клапан нельзя. Это важный элемент безопасности бойлера.

Почему в бойлере появляется накипь

При нагреве воды растворённые в ней соли постепенно оседают на нагревательном элементе и внутренних поверхностях. В результате образуется накипь. Большое количество отложений приводит к снижению эффективности нагрева. Бойлер начинает дольше нагревать воду, увеличивается расход электроэнергии, а ТЭН работает в более тяжёлых условиях. Именно поэтому периодическая чистка бойлера от накипи является важной частью обслуживания.

Как понять, что бойлеру требуется обслуживание

На необходимость диагностики могут указывать следующие признаки:

•  вода стала нагреваться значительно дольше;
• бойлер начал шуметь или потрескивать при нагреве;
•  температура воды нестабильна;

• срабатывает автомат или УЗО;

• бойлер перестал включаться;

• появляется течь;

• предохранительный клапан постоянно сбрасывает воду;

• увеличился расход электроэнергии;

• на дисплее появилась ошибка.

Не стоит сразу менять ТЭН или другие детали только по одному признаку. Одинаковый симптом может возникать по разным причинам. Например, отсутствие нагрева может быть связано не только с ТЭНом, но и с термостатом, датчиком, проводкой или электронной платой.

Как продлить срок службы бойлера

Для нормальной работы водонагревателя важно не только правильно его установить, но и периодически обслуживать. Во время профилактики проверяют состояние ТЭНа, магниевого анода, фланца, прокладки, электрических соединений, термостата и защитных устройств. При наличии значительного количества накипи выполняется очистка. Точную периодичность обслуживания желательно определять с учётом качества воды и интенсивности использования бойлера.

Когда необходима диагностика

Если бойлер перестал работать штатно, лучше сначала установить причину неисправности и только после этого принимать решение о замене деталей. Профессиональная диагностика позволяет определить состояние нагревательного элемента, системы управления, датчиков и электрической части, а также выявить проблемы, которые ещё не привели к серьёзной поломке.

Устройство бойлера основано на простом принципе:

• вода поступает в накопительный бак, ТЭН нагревает её до заданной температуры, термостат контролирует нагрев, а защитные элементы обеспечивают безопасную эксплуатацию.

При этом срок службы водонагревателя во многом зависит от качества воды, правильной установки и своевременного обслуживания. Регулярная проверка ТЭНа, анода, термостата и защитной арматуры помогает поддерживать нормальную работу бойлера и вовремя обнаруживать неисправности.

Если бойлер плохо греет воду, не включается, отключается, течёт или работает с ошибками, сначала необходимо провести диагностику, а уже затем определять способ ремонта.
